Микропереключатель 3А 250В переменного тока с рычагом

Микропереключатель SPDT мгновенного действия с шарнирным рычагом под пайку

Спецификация

Тип: Микропереключатель 25T125 5E4

Номинальное напряжение: 125/250 В переменного тока

Номинальный ток: 3А

Контактное сопротивление: ≤100 мОм

Сопротивление изоляции: ≥100 МОм

Диэлектрическое выдерживаемое напряжение: 1000 В переменного тока 1 мин.

Температура пайки: 260±5℃ 5с

Диапазон рабочих температур: -25℃～+85℃

Рабочая сила: 40±20 гс

Срок службы (циклы спаривания): 10000 циклов

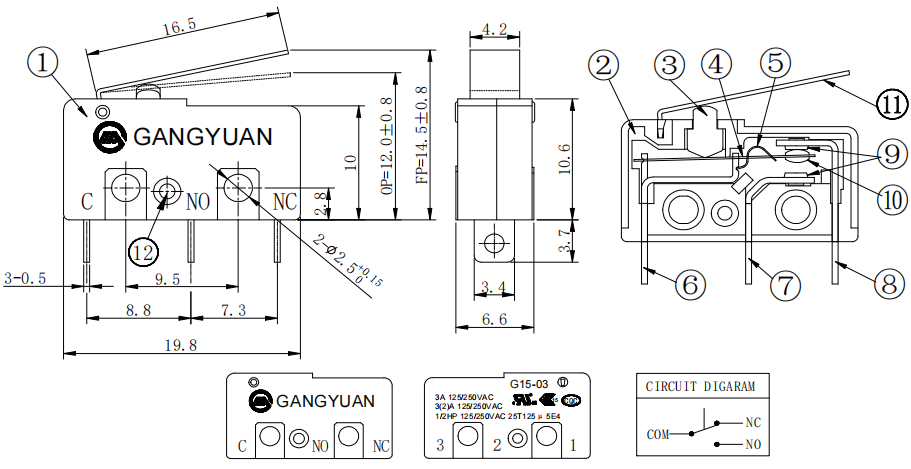

Схема микропереключателя

Примеры применения

Конкретные сценарии:

1. Кофемашина (кнопка старт/стоп)

2. Электрочайник (защита от выкипания воды)

3. Духовка (предохранительный выключатель, управляемый дверцей)

4. Микроволновая печь (блокировка от детей/переключатель функций)

5. Пылесос (включение/выключение)

Основные преимущества

Структурная конструкция: Три вывода под пайку позволяют осуществлять прямую пайку к печатной плате или крепление к панели винтами, обеспечивая надежную установку.

Ручка обеспечивает четкое нажатие и тактильную обратную связь, что позволяет избежать случайных прикосновений, что делает ее подходящей для ситуаций, требующих

«ручное точное управление» (например, запуск и остановка устройства, переключение режимов).

Электрические характеристики: Поддерживает широкий диапазон напряжения 125 В/250 В переменного тока (охватывает мировые стандарты бытового и коммерческого электропитания)

и выдерживает ток 3 А (что соответствует требованиям большинства малогабаритных устройств). Не требуется дополнительных понижающих или шунтирующих преобразователей, что упрощает разработку схем заказчиком.

Стандартизированная конструкция: В традиционной модели используется отработанная технология производства со стабильными поставками сырья (например, контактных материалов и пластиковых оболочек).

можем быстро реагировать на заказы (короткие сроки поставки), а себестоимость единицы продукции контролируема, что подходит для оптовых закупок.

Адаптация сценария: Изменяя форму ручки (например, плоскую головку, роликовую, с фиксатором) или расположение выводов пайки, можно быстро адаптироваться к требованиям по установке различных устройств.

(например, размер проема панели, компоновка печатной платы) без существенных изменений конструкции.

Значение сертификации: Коммутатор прошел сертификацию UL, ENEC, KC, ROHS и другие сертификации и может быть напрямую интегрирован в продукцию заказчика без дополнительных модификаций. помогая клиентам быстро получить доступ к целевым рынкам.
