Что означают номинальный ток и напряжение для выключателя? Можно ли его использовать при более высоких нагрузках?

Если вы занимаетесь проектированием бытовой техники или электронного устройства, вы, вероятно, видели в технических характеристиках выключателя такие значения, как 5A 125V AC или 3A 250V AC.

Но что на самом деле означают эти цифры? И что еще важнее – Можно ли использовать выключатель при нагрузке, превышающей его номинальную?

В этой статье мы объясним основы электрических характеристик выключателей и почему их превышение никогда не является хорошей идеей.

1. Что такое номинальный ток?

Номинальный ток (обычно в амперах, А) — это максимальный непрерывный ток что коммутатор может безопасно передавать сигнал и прерывать его при заданных условиях.

• Если фактический ток превышает номинальный, внутренние контакты могут перегреться, образоваться чрезмерная дуга или даже произойти их сваривание.
• Типичные номинальные значения тока для наших выключателей: 0,5 А, 1 А, 3 А, 5 А, 10 А, 16 А и т. д.

2. Что такое номинальное напряжение?

Номинальное напряжение (в вольтах, В) — это максимальное напряжение Переключатель способен выдерживать напряжение на разомкнутых контактах и безопасно отключаться при размыкании.

• Номинальные значения для переменного и постоянного тока различаются. Выключатель, рассчитанный на 250 В переменного тока, может иметь гораздо более низкое номинальное значение для постоянного тока (например, 36 В постоянного тока или 48 В постоянного тока), поскольку дуговые разряды постоянного тока труднее погасить.
• Использование выключателя при напряжении, превышающем номинальное, может привести к возникновению электрической дуги, свариванию контактов или даже возгоранию.

3. Можно ли использовать выключатель при нагрузке (токе или напряжении), превышающей номинальную?

Нет. Никогда не превышайте одновременно номинальные значения тока и напряжения.

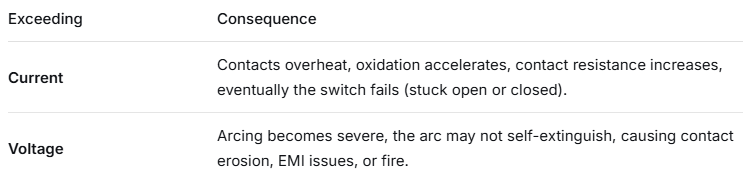

Даже превышение одного из параметров сопряжено с риском. Вот почему:

Пример из реальной жизни : Выключатель, рассчитанный на 3 А 250 В переменного тока, нельзя использовать с нагрузкой 10 А 250 В переменного тока – контакты быстро перегорят.

Также его нельзя использовать с переменным током 5 А и 125 В, поскольку ток все равно превышает 3 А.

4. А что насчет использования выключателя для более низкого напряжения, но более высокого тока?

По-прежнему запрещено .

Номинальный ток является абсолютным пределом, независимо от напряжения. Даже если вы понизите напряжение, тот же ток будет генерировать то же самое тепло на контактном сопротивлении.
Пример: Выключатель, рассчитанный на 1 А 250 В переменного тока, не сможет выдержать 2 А 12 В постоянного тока. Сопротивление контактов и тепловыделение останутся прежними.

5. Существуют ли правила «снижения» тарифов?

Для приложения, критически важные для надежности (медицина, автомобилестроение, промышленное управление), инженеры часто используют запас безопасности – включение выключателя при токе и напряжении не более 70–80% от номинальных значений.

Пример: Если ваша нагрузка составляет 2 А 125 В переменного тока, выберите выключатель, рассчитанный как минимум на 3 А 125 В переменного тока или выше.

Снижение номинальных характеристик продлевает срок службы переключателя и уменьшает риск отказа.

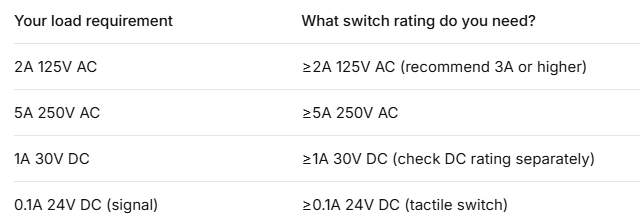

6. Краткое изложение – Краткий контрольный список

Золотое правило: Всегда используйте переключатель с соответствующими характеристиками. равный или выше Максимальная нагрузка, которую вы планируете переключить. Никогда не предполагайте, что коммутатор может выдержать большую нагрузку только потому, что он «выглядит похоже».

Нужна помощь в выборе подходящего выключателя?

Мы являемся прямой производитель тактильных переключателей, микропереключателей и самоблокирующихся/неблокирующихся переключателей.

Если вы не уверены в требованиях к напряжению/току, просто пришлите нам технические характеристики вашей нагрузки (напряжение, ток, переменный/постоянный ток, тип нагрузки: резистивная, индуктивная или емкостная).

Наши инженеры порекомендуют наиболее подходящий коммутатор для вашего применения.
