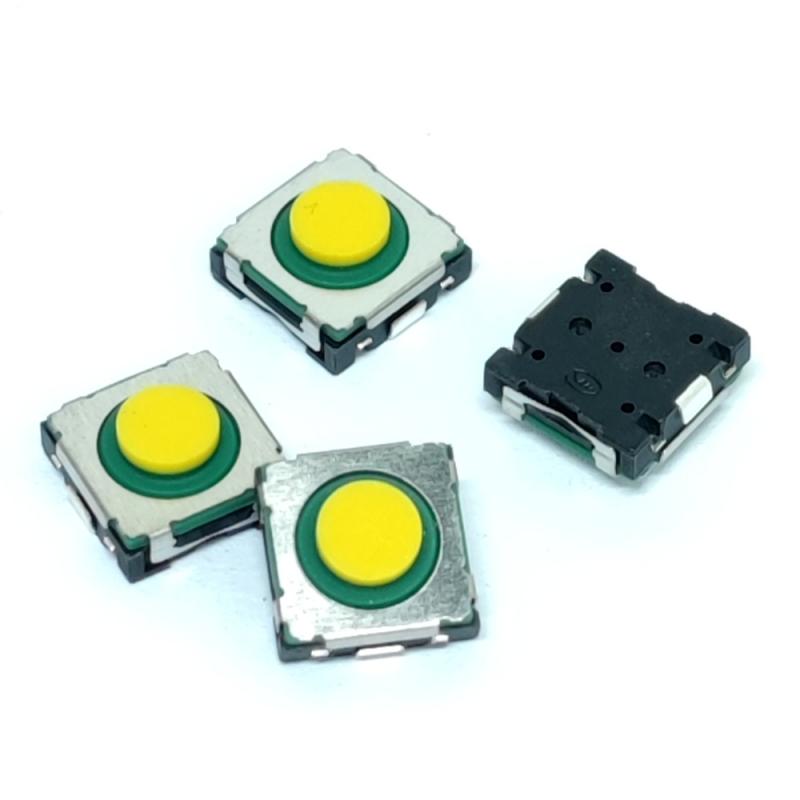

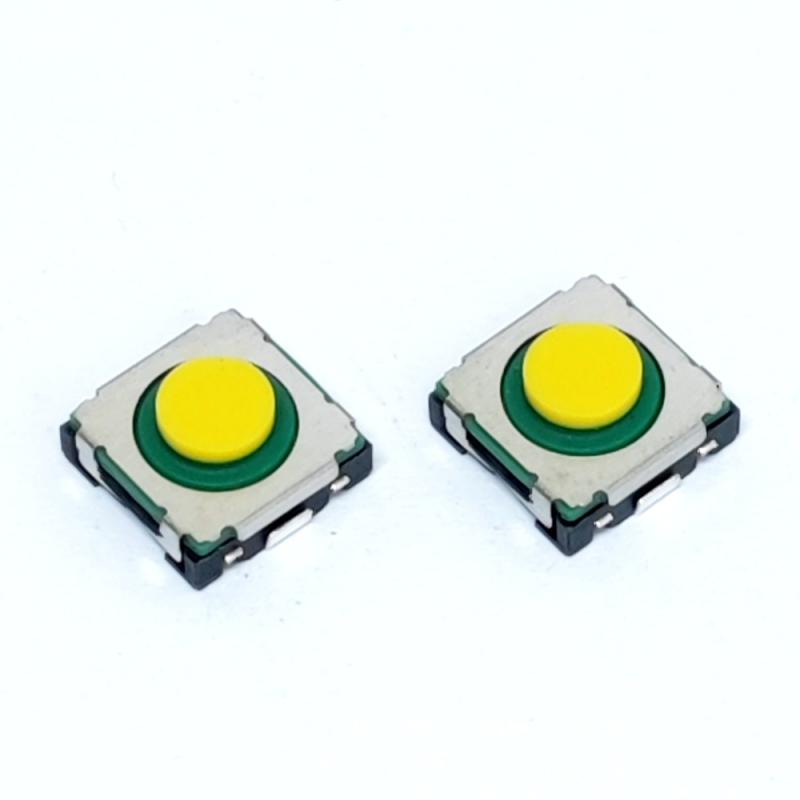

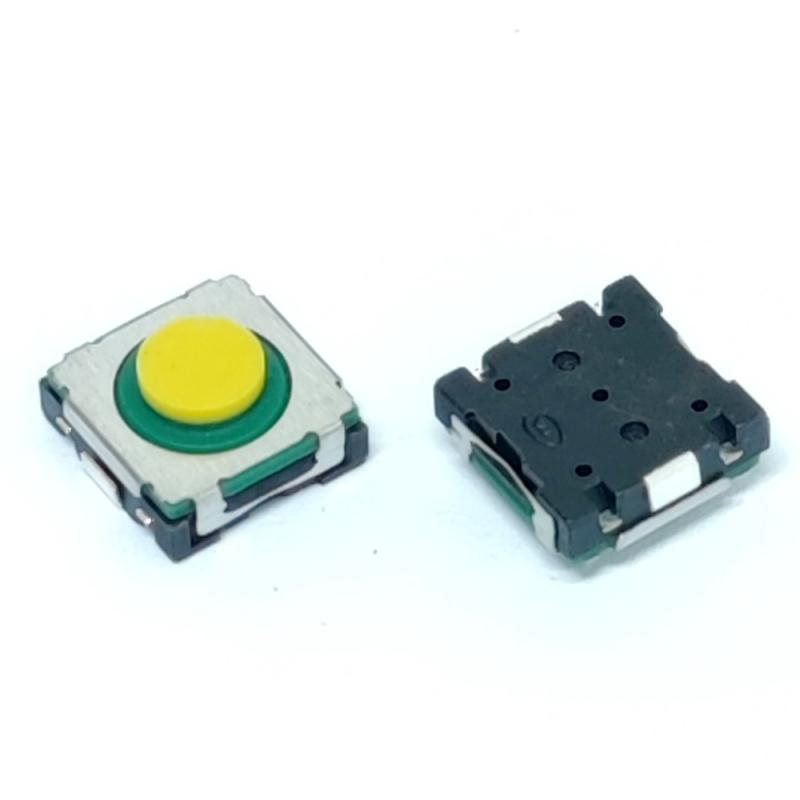

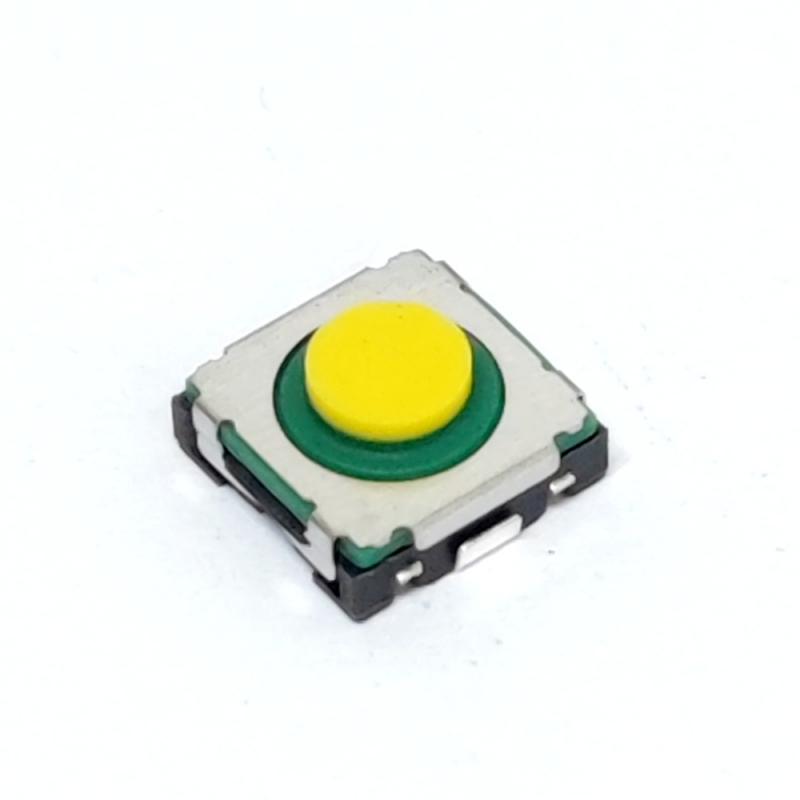

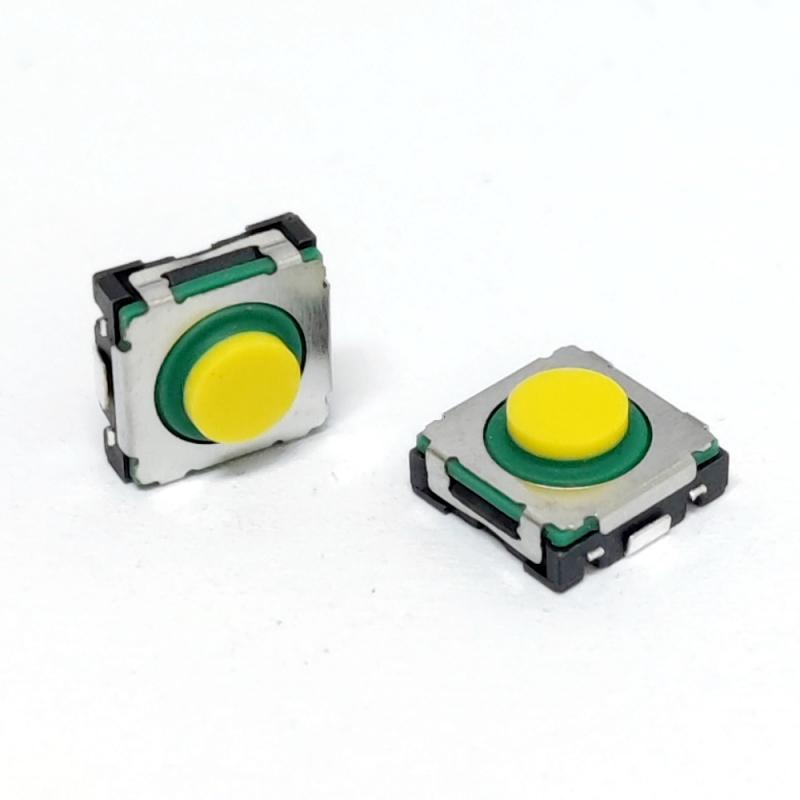

2-контактный круглый бесшумный микро-тактильный переключатель SMT с приводом

Переключатель SMT с верхним приводом, усилие срабатывания 7N

Типичные характеристики

Усилие срабатывания: 700±150 гс

Срок службы: 100 000 циклов

Полный ход: 0.9±0.3 мм

Возвратное усилие: 100 гс Мин.

Высота изделия: 4.05±0.2 мм

Схема тактового переключателя

Тактовый переключатель на замену серии ALPS SKST

Ключевые особенности и преимущества

Превосходная тактильная обратная связь: ход средней точки 0.9 мм и высокое усилие срабатывания (до 4N) обеспечивают четкий уверенный щелчок, предотвращающий случайные нажатия — это критически важно для автомобильных и промышленных панелей управления.

Исключительная долговечность: рассчитан на механический ресурс до 100 000 циклов, обеспечивая долгосрочную надежность в приложениях с интенсивным использованием.

Прочная конструкция: диапазон рабочей температуры от -40°C до +85°C, схема SPST-NO (Off-Mom) и компактные габариты 8.3 мм x 8.3 мм.

Универсальные выводы: доступны выводы типа Gull Wing или J-Bend, поддерживающие стандартные процессы SMT-пайки.

Готовность к применению: поставляется в упаковке Tape & Reel (1 500 шт./катушка) для автоматизированной сборки.

Часто задаваемые вопросы

1. Может ли этот переключатель напрямую заменить ALPS SKSTACE010?

Прямая замена с совпадением выводов. Он оснащен стандартным SMD-корпусом примерно 8.3 × 8.3 мм и конструкцией с J-образными выводами, что позволяет выполнять прямую пайку без изменения компоновки печатной платы.

2. Какие ощущения при использовании и каков срок службы?

Он относится к категории «с резким тактильным ощущением», обеспечивая четкую тактильную обратную связь. Основные характеристики включают усилие срабатывания 7.0 N, ход 0.9 мм,

и механический срок службы 100 000 циклов — этого достаточно для покрытия 95% реальных сценариев применения.

3. Есть ли какие-либо особенности, на которые следует обратить внимание при пайке?

Это важный технический момент. Не очищайте переключатель; не допускайте попадания флюса внутрь через верхнюю часть переключателя;

не наносите флюс на выводы или печатную плату перед пайкой; строго соблюдайте рекомендуемые температурные профили для оплавления и ручной пайки.

Другие варианты выбора

Номер детали: KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Усилие срабатывания: 400±80 гс 260±50 гс 700±150 гс

Шток: Белый Желтый Желтый+Зеленый
