Тактильные переключатели поверхностного монтажа DC16V 50mA SPST-NO

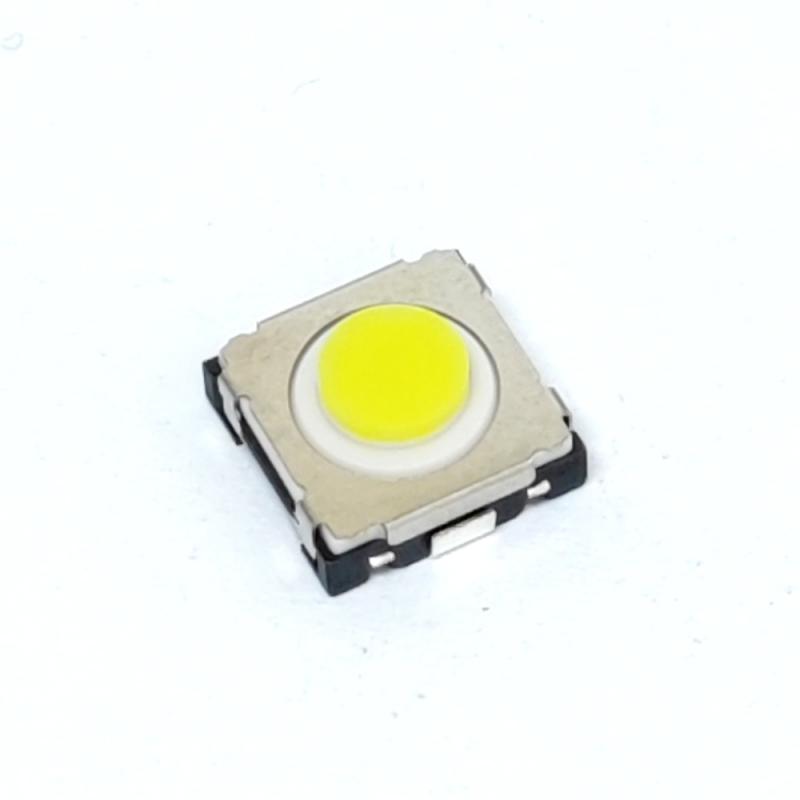

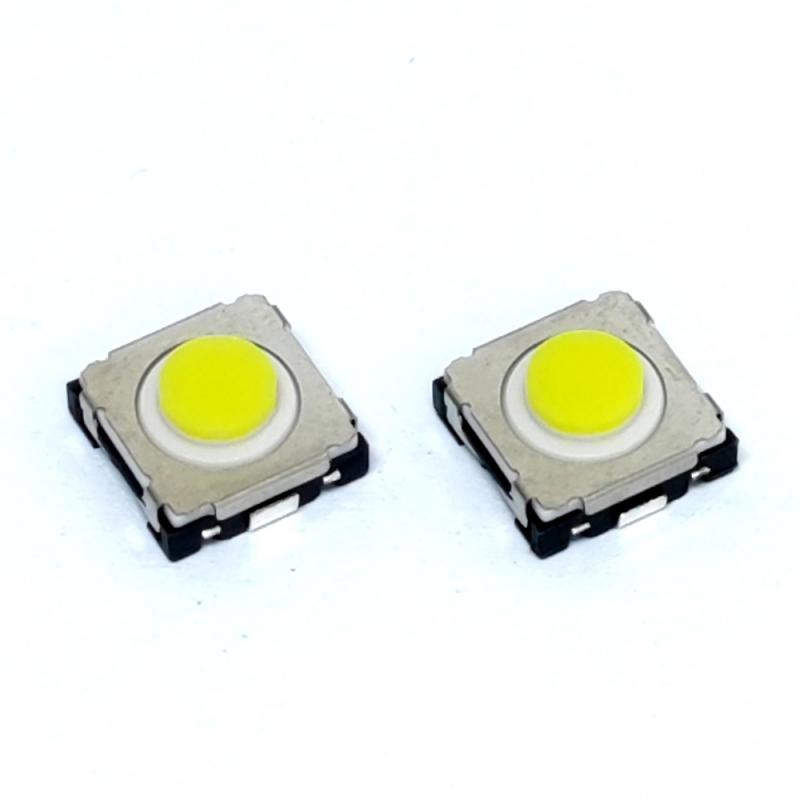

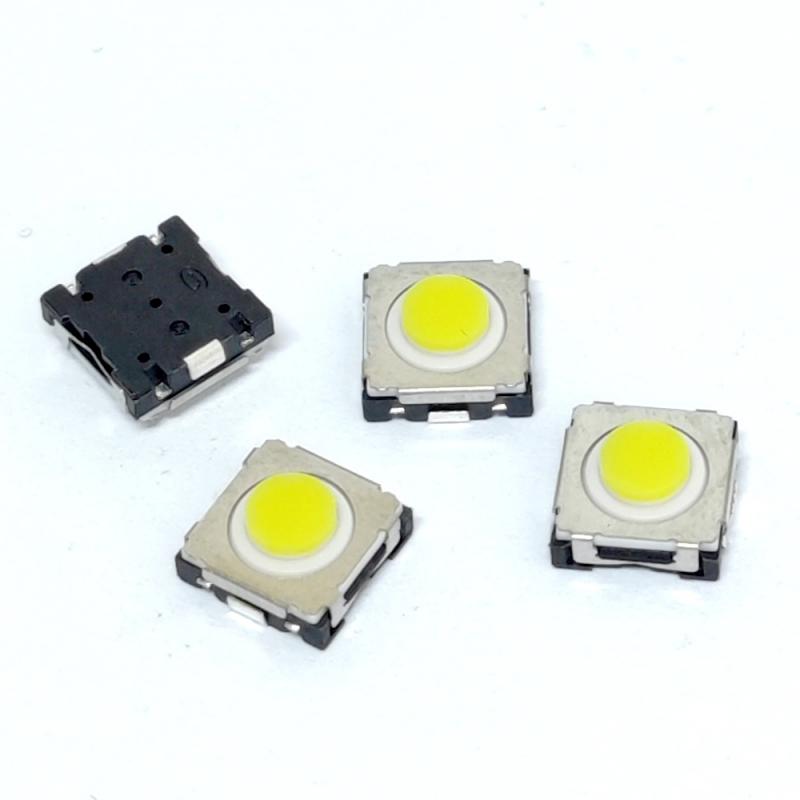

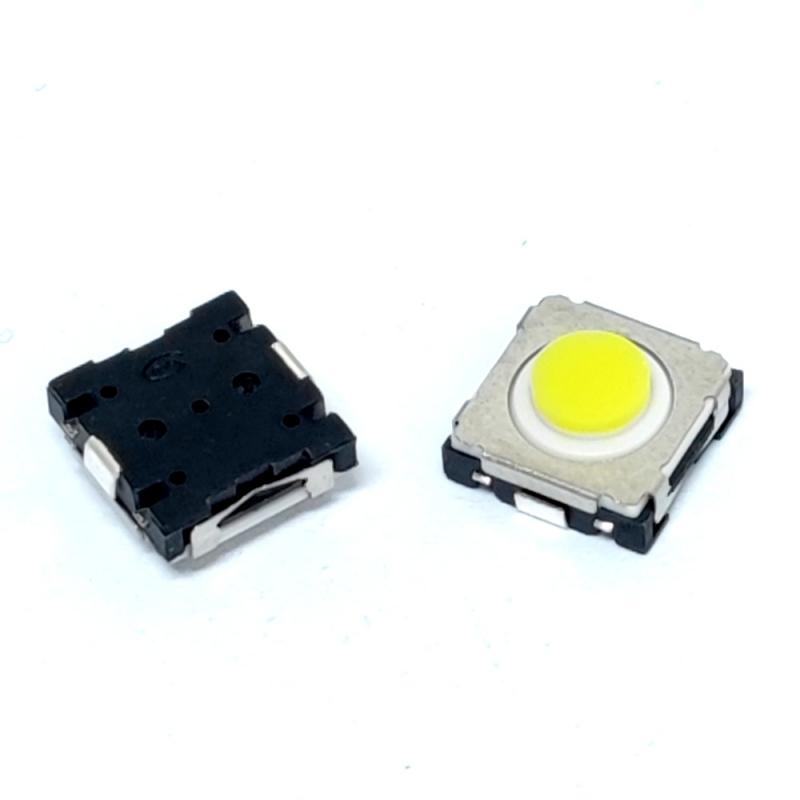

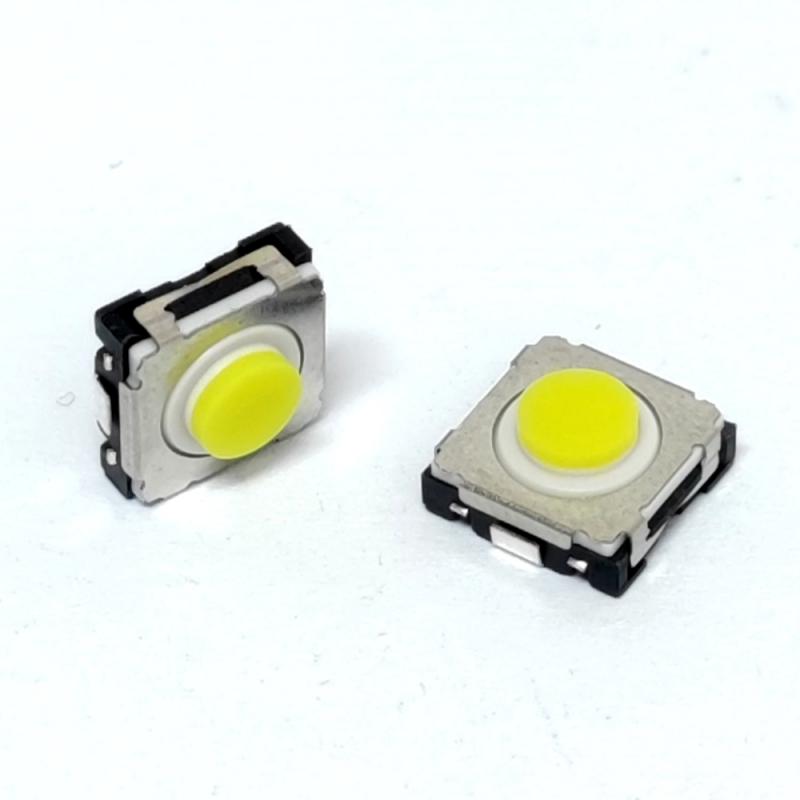

Жёлтая квадратная тактовая кнопка 8,3 мм с мягким штоком

Типичные характеристики

Усилие срабатывания: 260±50 гс

Срок службы: 100 000 циклов

Полный ход: 0,7±0,2 мм

Возвратное усилие: мин. 20 гс

Высота изделия: 4,05±0,2 мм

Схема тактового переключателя

Тактильный переключатель-замена серии ALPS SKST

Ключевые особенности и преимущества

Превосходная тактильная отдача: имеет средний ход 0,9 мм и высокое усилие срабатывания (до 4 Н), обеспечивая чёткий уверенный щелчок, предотвращающий случайные нажатия — критически важно для автомобильных и промышленных панелей управления.

Исключительная долговечность: рассчитан на механический ресурс до 100 000 циклов, обеспечивая длительную надёжность в приложениях с частым использованием.

Прочная конструкция: рабочий диапазон температур от -40°C до +85°C, схема SPST-NO (Off-Mom) и компактные размеры 8,3 мм x 8,3 мм.

Универсальные выводы: доступен с выводами типа Gull Wing или J-Bend, поддерживающими стандартные процессы SMT-пайки.

Готовность к применению: поставляется в упаковке Tape & Reel (1 500 шт./катушка) для автоматизированной сборки.

Часто задаваемые вопросы

1. Может ли этот переключатель напрямую заменить ALPS SKSTACE010?

Прямая замена с совпадением выводов. Он оснащён стандартным корпусом SMD размером примерно 8,3 × 8,3 мм и конструкцией J-образных выводов, что позволяет выполнять прямую пайку без изменения разводки печатной платы.

2. Какие ощущения при использовании и каков срок службы?

Относится к категории с «чётким ощущением», обеспечивая выраженную тактильную отдачу. Основные характеристики включают усилие срабатывания 7,0 Н, ход 0,9 мм,

и механический ресурс 100 000 циклов — этого достаточно для 95% реальных сценариев применения.

3. Есть ли особые моменты, на которые следует обратить внимание при пайке?

Это важный технический момент. Не очищайте переключатель; не допускайте проникновения флюса через верхнюю часть переключателя;

не наносите флюс на выводы или печатную плату перед пайкой; строго соблюдайте рекомендуемые температурные профили для оплавления и ручной пайки.

Другие варианты выбора

Номер детали: KAN8540-04053M0101KAN8540-04055C0101KAN8540-040556T0101

Усилие срабатывания: 400±80 гс 260±50 гс 700±150 гс

Шток: Белый Жёлтый Жёлтый+Зелёный
