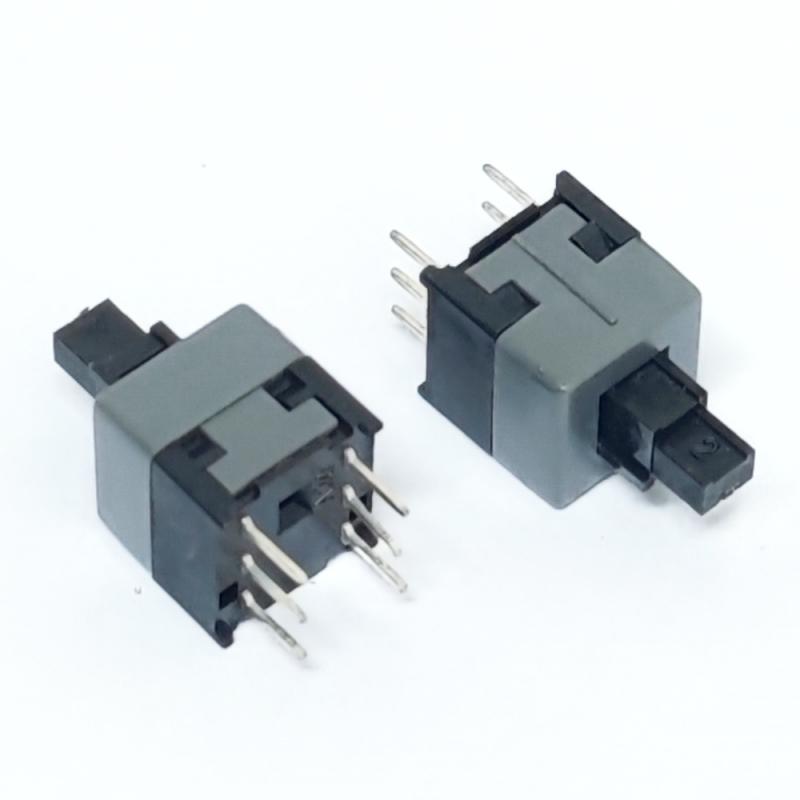

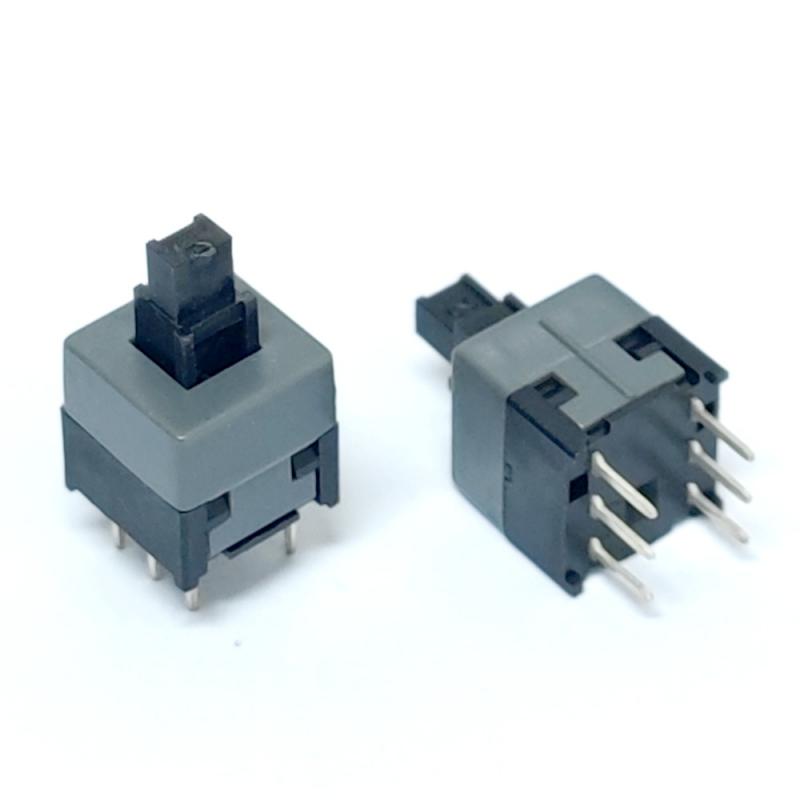

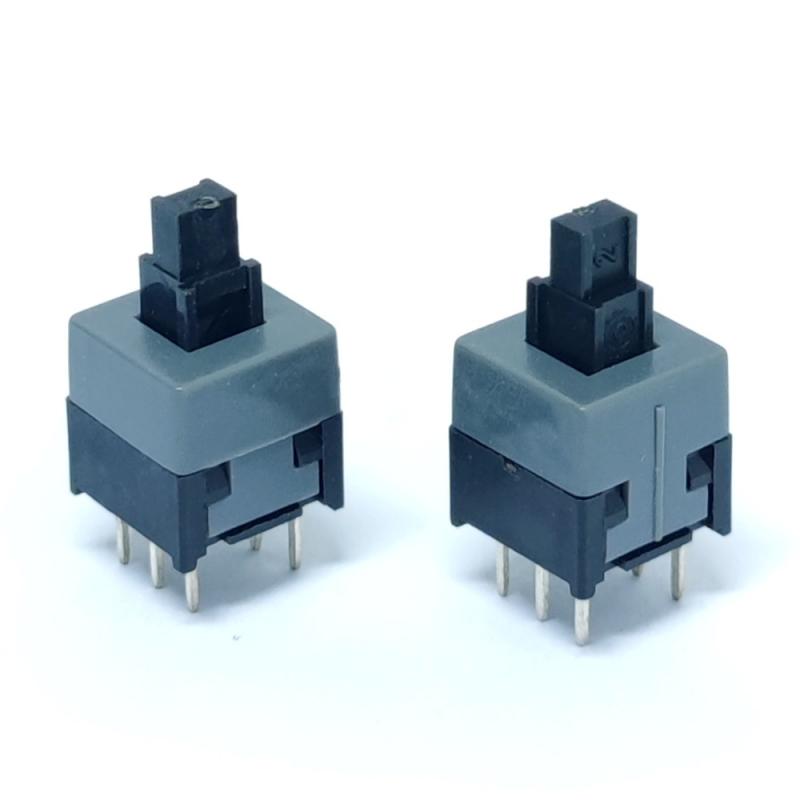

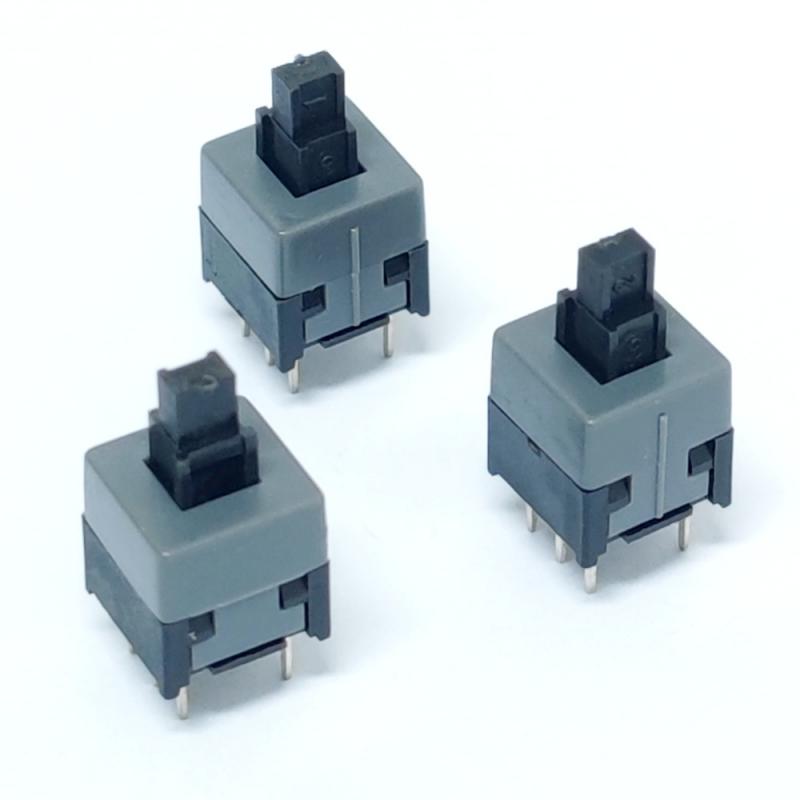

DIP-выключатель с квадратной фиксацией, размер клемм 8,5x8,5 мм.

8,5x8,5 мм 6-контактный DIP кнопочный переключатель с самоблокировкой/без блокировки

Спецификация

Тип: Тактильный кнопочный переключатель для монтажа на печатную плату, 8,5*8,5 мм

Характеристики: DC 30V 0.1A

Контактное сопротивление: ≤100 мОм

Сопротивление изоляции: ≥100 МОм

Рабочее усилие: 230±70 гс

Полный ход: 2,5±0,2 мм

Срок службы: 3000 циклов

Схема

Тактильный фиксирующий переключатель для промышленной и бытовой электроники

Ключевая особенность

Режим самоблокировки: Нажмите один раз, чтобы зафиксировать цепь во включенном состоянии, нажмите еще раз, чтобы разблокировать и вернуть цепь в выключенное состояние.

Идеально подходит для управления питанием и переключения режимов работы.

Режим без блокировки: Нажмите для активации, отпустите для сброса, идеально подходит для кратковременного запуска, ввода сигнала и функций сброса.

6-контактный DIP-корпус: Стандартная двухполюсная двухпозиционная (DPDT) конфигурация, поддерживает двухконтурное управление, совместима с универсальными схемами печатных плат.

Тактильная обратная связь: Четкое и равномерное ощущение щелчка при каждом нажатии, обеспечивающее надежную работу и уверенность пользователя.

Руководство по монтажу и сварке

Тип крепления: Монтаж на печатную плату с выводами для сквозного монтажа

Рекомендации по сварке: Используйте метод автоматической сварки погружением при температуре 255℃.

Максимальное время сварки не должно превышать 5 секунд во избежание чрезмерного нагрева и повреждения внутренних компонентов.

Примечание по установке: Убедитесь в правильном совмещении контактов с отверстиями на печатной плате и избегайте изгибания контактов во время установки.

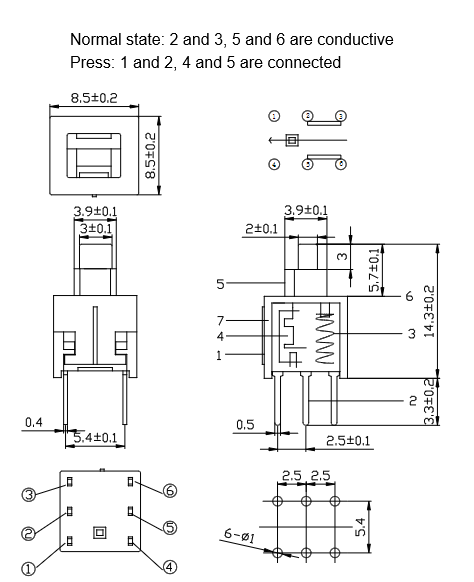

Рекомендуемая компоновка контактных площадок на печатной плате: Предлагается стандартная схема расположения контактных площадок для 6-контактного переключателя 8,5x8,5 мм, доступная для скачивания инженерами.
