Стандартные двухпозиционные двухпозиционные кнопочные переключатели 8x8 мм с фиксацией, устанавливаемые в сквозное отверстие.

Двухрядный кнопочный переключатель с тактильной отдачей, 8x8 мм.

Спецификация

Тип: Кнопочный переключатель с фиксацией, 8*8, для монтажа на печатную плату в формате DIP.

Характеристики: DC 30V 0.1A

Контактное сопротивление: ≤100 мОм

Сопротивление изоляции: ≥100 МОм

Рабочее усилие: 180±70 гс

Полный ход: 2,4±0,2 мм

Срок службы: 10 000 циклов

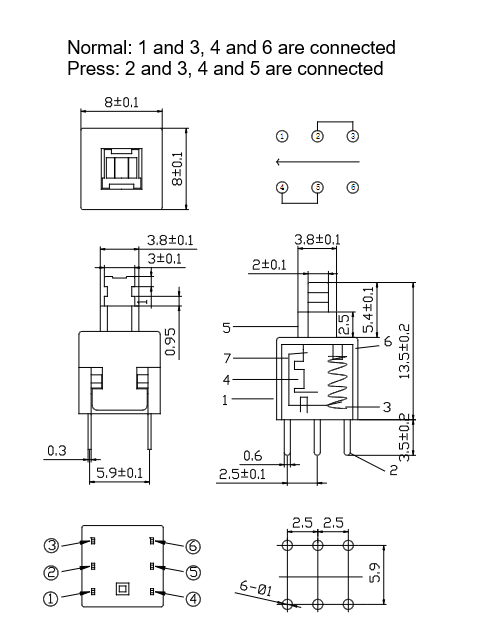

Схема

Тактильный фиксирующий переключатель для промышленной и бытовой электроники

Ключевая особенность

Режим самоблокировки: Нажмите один раз, чтобы зафиксировать цепь во включенном состоянии, нажмите еще раз, чтобы разблокировать и вернуть цепь в выключенное состояние.

Идеально подходит для управления питанием и переключения режимов работы.

Режим без блокировки: Нажмите для активации, отпустите для сброса, идеально подходит для кратковременного запуска, ввода сигнала и функций сброса.

6-контактный DIP-корпус: Стандартная двухполюсная двухпозиционная (DPDT) конфигурация, поддерживает двухконтурное управление, совместима с универсальными схемами печатных плат.

Тактильная обратная связь: Четкое и равномерное ощущение щелчка при каждом нажатии, обеспечивающее надежную работу и уверенность пользователя.

Руководство по монтажу и сварке

Тип крепления: Монтаж на печатную плату с выводами для сквозного монтажа

Рекомендации по сварке: Используйте метод автоматической сварки погружением при температуре 255℃.

Максимальное время сварки не должно превышать 5 секунд во избежание чрезмерного нагрева и повреждения внутренних компонентов.

Примечание по установке: Убедитесь в правильном совмещении контактов с отверстиями на печатной плате и избегайте изгибания контактов во время установки.

Рекомендуемая компоновка контактных площадок на печатной плате: Предлагается стандартная схема расположения контактных площадок для 6-контактного переключателя 8,5x8,5 мм, доступная для скачивания инженерами.

Часто задаваемые вопросы

В1: В чем разница между самоблокирующимися и неблокирующимися переключателями 8,5x8,5 мм?
A: Самоблокирующиеся переключатели остаются во включенном состоянии после нажатия, для выключения требуется повторное нажатие.

Нефиксирующиеся (мгновенные) переключатели срабатывают только при нажатии и сбрасываются при отпускании.

В2: Какие сертификаты имеют ваши фиксирующие переключатели размером 8,5x8,5 мм?
A: Все наши коммутаторы соответствуют требованиям RoHS, ISO9001, ISO14001, 1045001, REACH и другим стандартам.

В3: Каков минимальный объем заказа (MOQ) для изготовления переключателей на заказ размером 8,5x8,5 мм?
A: Стандартный минимальный объем заказа составляет 5000 штук, и мы поддерживаем мелкосерийные индивидуальные заказы для научно-исследовательских проектов.

Вопрос 4: Можете ли вы предоставить 3D-модели или CAD-файлы для переключателя 8,5x8,5 мм?
А: Да, мы предоставляем бесплатные 2D-чертежи с размерами и 3D STEP-файлы для всех наших стандартных изделий.

В5: Каков срок выполнения заказа на серийное производство?
A: Стандартный срок выполнения заказа составляет 7-15 дней после подтверждения образца, а для срочных заказов мы предлагаем ускоренное производство.
